4-स्टेशन टूल पोस्ट बनाम 8-स्टेशन टरेट: सही CNC लेथ टूल पोस्ट कैसे चुनें?





4-स्टेशन टूल पोस्ट और 8-स्टेशन टरेट क्या हैं?



CNC लेथ मशीनिंग के दौरान, टूल पोस्ट उन मुख्य घटकों में से एक है जो मशीनिंग दक्षता और उत्पादन स्थिरता को प्रभावित करता है। विभिन्न टूल पोस्ट कॉन्फ़िगरेशन सीधे मशीनिंग रेंज, टूल बदलने की गति, और मशीन के अनुप्रयोग क्षेत्रों को प्रभावित करते हैं।

CNC टर्निंग मशीनों में सबसे सामान्य टूल बदलने वाली प्रणालियों में 4-स्टेशन इलेक्ट्रिक टूल पोस्ट और 8-स्टेशन टरेट शामिल हैं। दोनों स्वचालित रूप से घुम सकते हैं और विभिन्न कटिंग टूल बदल सकते हैं। हालांकि, उनकी टूल क्षमता, संरचना, मशीनिंग दक्षता, और उपयुक्त अनुप्रयोगों में स्पष्ट अंतर होता है।

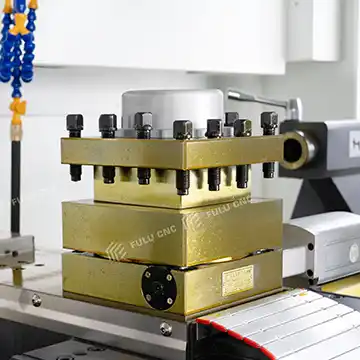

4-स्टेशन इलेक्ट्रिक टूल पोस्ट का परिचय



4-स्टेशन इलेक्ट्रिक टूल पोस्ट CNC मशीनों के लिए एक सरल और व्यापक रूप से उपयोग किया जाने वाला स्वचालित टूल बदलने वाला उपकरण है। यह एक समय में चार कटिंग टूल तक रख सकता है।

मशीनिंग के दौरान, ऑपरेटर भाग की आवश्यकताओं के अनुसार विभिन्न लेथ टूल्स जैसे बाहरी टर्निंग टूल, फेसिंग टूल, ग्रूविंग टूल, और थ्रेडिंग टूल स्थापित कर सकते हैं। CNC सिस्टम टूल पोस्ट के घुमाव को नियंत्रित करता है ताकि स्वचालित टूल परिवर्तन संभव हो सके।

4-स्टेशन इलेक्ट्रिक टूल पोस्ट के मुख्य लाभ:

संकुचित संरचना और कम स्थापना स्थान;

तेज टूल बदलने की गति;

स्थिर संचालन और आसान रखरखाव;

कम परिचालन लागत;

मानक टर्निंग ऑपरेशनों के लिए उपयुक्त।

अपने सरल और विश्वसनीय डिज़ाइन के कारण, 4-स्टेशन टूल पोस्ट CK श्रृंखला के फ्लैट बेड CNC लेथ पर व्यापक रूप से उपयोग किया जाता है। यह शाफ्ट, स्लीव, फ्लैंज और अन्य सामान्य यांत्रिक भागों की मशीनिंग के लिए उपयुक्त है।

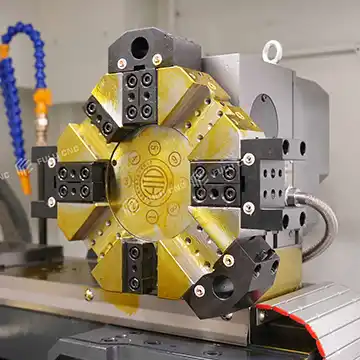

8-स्टेशन टॉरेट का परिचय



4-स्टेशन टूल पोस्ट की तुलना में, 8-स्टेशन टॉरेट अधिक टूल पोजीशन प्रदान करता है। यह आठ विभिन्न कटिंग टूल तक रख सकता है।

अधिक उपलब्ध टूल पोजीशनों के साथ, टॉरेट अधिक मशीनिंग प्रक्रियाएं पूरी कर सकता है, जिनमें बाहरी टर्निंग, आंतरिक बोरिंग, थ्रेडिंग, ग्रूविंग और ड्रिलिंग शामिल हैं।

यह उत्पादन के दौरान मैनुअल टूल समायोजन और मशीन डाउनटाइम को कम करता है।

8-स्टेशन टॉरेट के मुख्य लाभ:

अधिक कटिंग टूल का समर्थन करता है;

टूल प्रतिस्थापन की आवृत्ति को कम करता है;

लगातार मशीनिंग क्षमता में सुधार करता है;

जटिल भागों और बड़े पैमाने पर उत्पादन के लिए उपयुक्त।

8-स्टेशन टॉरेट आमतौर पर उच्च दक्षता वाले CNC टर्निंग अनुप्रयोगों में उपयोग किया जाता है जहां कई मशीनिंग प्रक्रियाओं की आवश्यकता होती है।



---

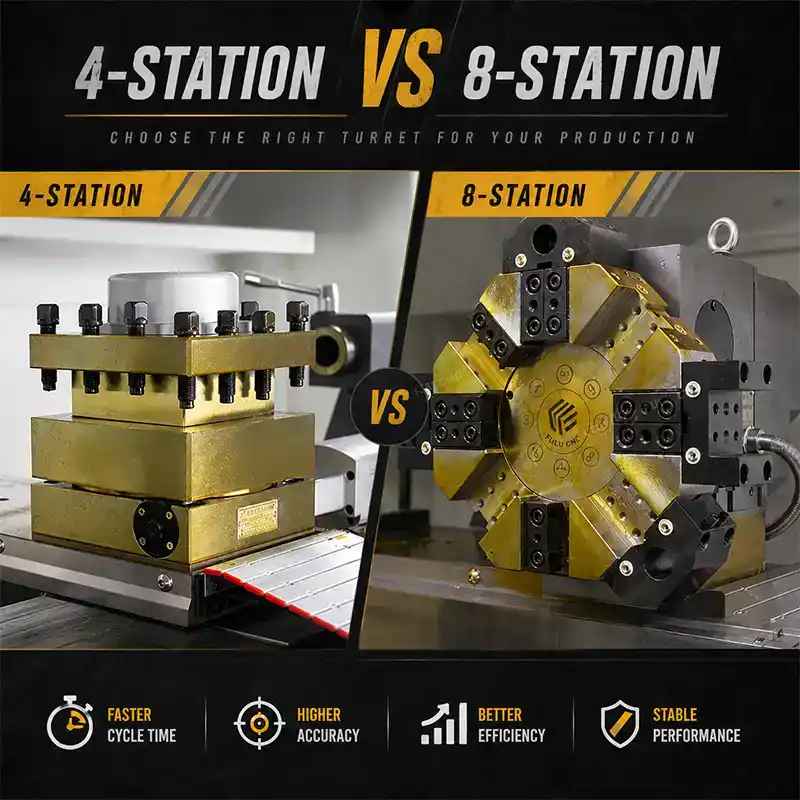

4-स्टेशन टूल पोस्ट और 8-स्टेशन टॉरेट के बीच मुख्य अंतर



हालांकि दोनों सिस्टम स्वचालित रूप से टूल बदल सकते हैं, लेकिन टूल क्षमता, मशीनिंग दक्षता, और उत्पादन लागत में उनके अलग-अलग फायदे हैं।



1. विभिन्न टूल क्षमता



उपलब्ध टूल स्थानों की संख्या सबसे स्पष्ट अंतर है।

4-स्टेशन CNC लेथ टूल पोस्ट में चार टूल इंस्टॉल किए जा सकते हैं। यह सरल मशीनिंग कार्यों के लिए उपयुक्त है, जैसे:

 • बाहरी टर्निंग;

 • फेसिंग;

 • थ्रेडिंग;

 • ग्रूविंग।

मानक भागों के लिए, चार टूल आमतौर पर मशीनिंग प्रक्रिया पूरी करने के लिए पर्याप्त होते हैं।

एक 8-स्टेशन टॉरेट आठ उपकरण स्थापित कर सकता है। मशीनिंग शुरू होने से पहले अधिक उपकरण तैयार किए जा सकते हैं, जिससे उपकरण बदलने की आवश्यकता कम हो जाती है।

उन भागों के लिए जिनमें कई प्रक्रियाएँ आवश्यक होती हैं, 8-स्टेशन टॉरेट बेहतर लचीलापन प्रदान करता है।



2. विभिन्न मशीनिंग दक्षता



उपकरण बदलने की प्रणाली चुनते समय मशीनिंग दक्षता एक महत्वपूर्ण कारक है।

4-स्टेशन टूल पोस्ट में उपकरण की स्थिति कम होती है। जटिल भागों की मशीनिंग करते समय, ऑपरेटरों को उपकरणों को अधिक बार समायोजित या बदलना पड़ सकता है। इससे सहायक मशीनिंग समय बढ़ सकता है।

8-स्टेशन टॉरेट एक बार में अधिक उपकरण स्थापित करने की अनुमति देता है। CNC मशीन ऑपरेशन के दौरान आवश्यक उपकरण को तेजी से चुन सकता है, जिससे उत्पादन दक्षता बढ़ती है।

यह विशेष रूप से उपयुक्त है:

 • ऑटोमोटिव घटक;

 • इंजीनियरिंग मशीनरी के भाग;

 • सटीक शाफ्ट;

• बड़ी मात्रा में उत्पादन।

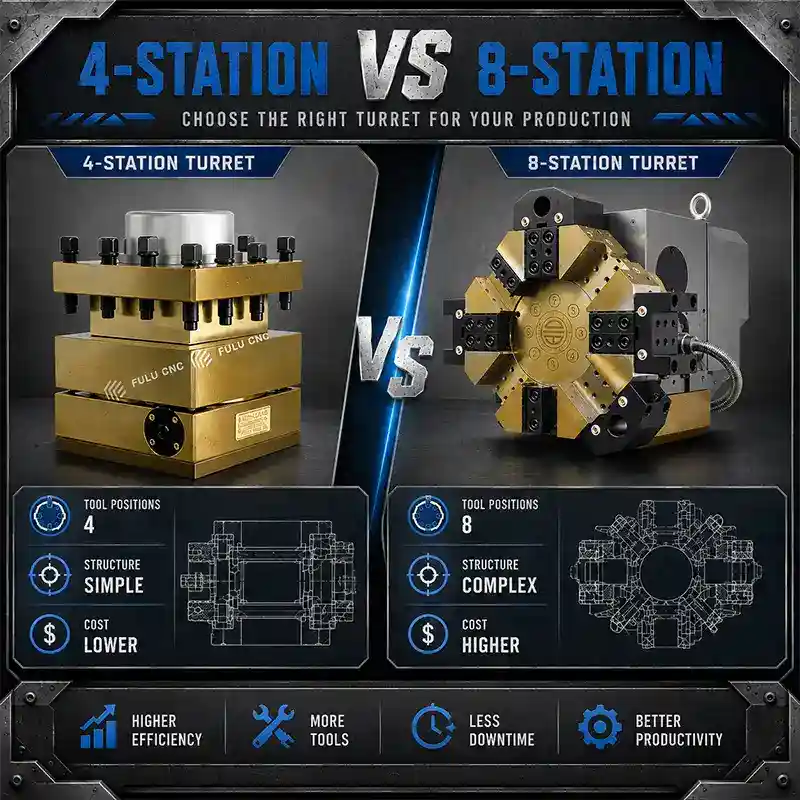

3. विभिन्न संरचनाएँ



4-स्टेशन टूल पोस्ट एक सरल पोजिशनिंग और लॉकिंग संरचना का उपयोग करता है। इसमें कम घटक होते हैं, आकार छोटा होता है, और निर्माण लागत कम होती है।

इसकी सरल डिजाइन रखरखाव को आसान बनाती है। कम मशीनिंग चरणों वाले भागों के लिए, यह संरचना उत्पादन आवश्यकताओं को पूरी तरह से पूरा कर सकती है।

8-स्टेशन टॉरेट को अधिक टूल पोजीशन का समर्थन करने के लिए एक अधिक जटिल आंतरिक संरचना की आवश्यकता होती है।

आधुनिक टॉरेट, जिनमें हाइड्रोलिक टॉरेट और सर्बो टॉरेट शामिल हैं, उच्च-सटीक पोजिशनिंग सिस्टम का उपयोग करते हैं। वे हर टूल परिवर्तन के दौरान स्थिर टूल पोजिशनिंग और उत्कृष्ट पुनरावृत्ति प्रदान करते हैं।

हालांकि संरचना अधिक जटिल है, उन्नत निर्माण तकनीक लंबी अवधि के संचालन के दौरान विश्वसनीय प्रदर्शन सुनिश्चित करती है।



---



4-स्टेशन टूल पोस्ट और 8-स्टेशन टॉरेट के बीच अनुप्रयोग अंतर



4-स्टेशन इलेक्ट्रिक टूल पोस्ट के अनुप्रयोग



4-स्टेशन इलेक्ट्रिक टूल पोस्ट मुख्य रूप से निम्नलिखित के लिए उपयोग किया जाता है:

 • सामान्य यांत्रिक भाग मशीनिंग;

 • सरल टर्निंग ऑपरेशन;

 • छोटे बैच उत्पादन;

 • प्रशिक्षण और बुनियादी मशीनिंग।

शाफ्ट, स्लीव्स, और फ्लैंज जैसे सामान्य भागों के लिए, एक 4-स्टेशन टूल पोस्ट स्थिर और विश्वसनीय प्रदर्शन प्रदान कर सकता है।

इसके मुख्य लाभ हैं:

 • कम निवेश लागत;

• आसान संचालन;

• सरल रखरखाव।



8-स्टेशन टॉरेट के अनुप्रयोग



8-स्टेशन टॉरेट जटिल मशीनिंग और उच्च दक्षता उत्पादन के लिए अधिक उपयुक्त है।

सामान्य अनुप्रयोगों में शामिल हैं:

• ऑटोमोटिव निर्माण;

• एयरोस्पेस घटक मशीनिंग;

• मोल्ड निर्माण;

 • इंजीनियरिंग मशीनरी उत्पादन;

 • उच्च-सटीकता द्रव्यमान उत्पादन।

अधिक टूल पोजीशन मशीन को अधिक प्रक्रियाएं पूरी करने की अनुमति देते हैं, जिससे उपकरण का उपयोग और उत्पादन दक्षता बढ़ती है।



---



4-स्टेशन टूल पोस्ट और 8-स्टेशन टॉरेट के बीच कैसे चुनें?



सही CNC लेथ टूल पोस्ट चुनना पार्ट के प्रकार, उत्पादन मात्रा, और मशीनिंग आवश्यकताओं पर निर्भर करता है।

पार्ट की जटिलता के अनुसार चुनें

यदि वर्कपीस की संरचना सरल है और केवल कुछ टूल्स की आवश्यकता है, तो 4-स्टेशन टूल पोस्ट अधिक किफायती विकल्प है।

उदाहरण के लिए, सामान्य शाफ्ट मशीनिंग में केवल निम्नलिखित की आवश्यकता हो सकती है:

 • बाहरी टर्निंग टूल;

 • ग्रूविंग टूल;

 • थ्रेडिंग टूल;

 • बोरिंग टूल।

इस मामले में, चार-स्टेशन प्रणाली पर्याप्त है।

उन भागों के लिए जिनमें कई मशीनिंग ऑपरेशन की आवश्यकता होती है, जैसे:

 • बाहरी टर्निंग;

 • आंतरिक बोरिंग;

 • कई थ्रेडिंग प्रक्रियाएं;

 • विभिन्न कटिंग आकार;

 • 8-स्टेशन टॉरेट एक बेहतर विकल्प है।

उत्पादन दक्षता के अनुसार चुनें

छोटे बैच उत्पादन के लिए, 4-स्टेशन टूल पोस्ट मशीन निवेश लागत को कम कर सकता है।

दीर्घकालिक और उच्च मात्रा उत्पादन के लिए, 8-स्टेशन टॉरेट टूल बदलने का समय कम कर सकता है और समग्र दक्षता बढ़ा सकता है।

इसलिए:

कम लागत और सरल मशीनिंग के लिए 4-स्टेशन टूल पोस्ट चुनें;

अधिक दक्षता और व्यापक मशीनिंग क्षमता के लिए 8-स्टेशन टॉरेट चुनें।

---



FULUCNC कई CNC लेथ टूल पोस्ट समाधान प्रदान करता है।



एक पेशेवर CNC लेथ निर्माता के रूप में, FULUCNC ग्राहक की मशीनिंग आवश्यकताओं के अनुसार विभिन्न टूल पोस्ट कॉन्फ़िगरेशन प्रदान करता है, जिनमें शामिल हैं:

4-स्टेशन इलेक्ट्रिक टूल पोस्ट;

6-स्टेशन इलेक्ट्रिक टॉरेट;

8-स्टेशन टॉरेट;

हाइड्रोलिक टॉरेट;

लाइव टूल टॉरेट।

FULUCNC CNC मशीन उत्पाद उच्च कठोरता संरचनाओं और विश्वसनीय स्वचालित टूल परिवर्तन प्रणालियों के साथ आते हैं। इन्हें ऑटोमोटिव निर्माण, यांत्रिक उत्पादन, और मोल्ड प्रसंस्करण जैसे उद्योगों के लिए डिज़ाइन किया गया है।

चाहे सरल टर्निंग कार्य हो या उच्च दक्षता वाली बड़े पैमाने पर उत्पादन, सही CNC लेथ टूल पोस्ट चुनना ग्राहकों को उत्पादकता बढ़ाने और निर्माण लागत कम करने में मदद कर सकता है।

यदि आप एक उपयुक्त CNC लेथ समाधान खोज रहे हैं, तो FULUCNC आपकी उत्पादन आवश्यकताओं के अनुसार पेशेवर मशीन चयन सलाह और अनुकूलित कॉन्फ़िगरेशन प्रदान कर सकता है।

---
