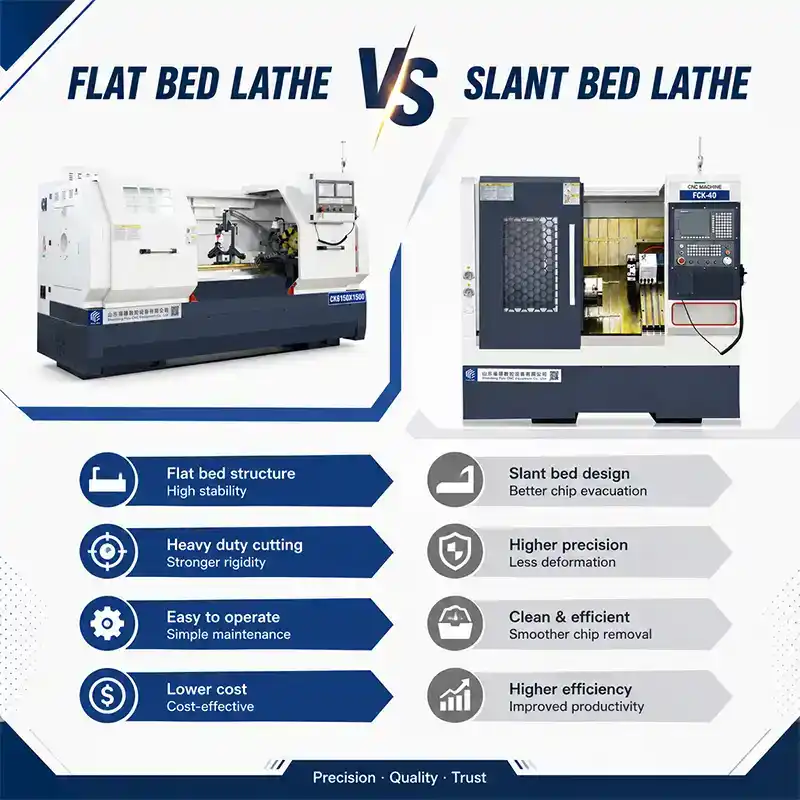

Flachbett-CNC-Drehmaschine vs. Schrägbett-CNC-Drehmaschine: Was ist der Unterschied?

Was ist der Unterschied zwischen Flachbett-CNC-Drehmaschinen und Schrägbett-CNC-Drehmaschinen?

Flachbett-CNC-Drehmaschinen und Schrägbett-CNC-Drehmaschinen sind zwei der gebräuchlichsten Drehmaschinen, die in der modernen Fertigung verwendet werden. Beide können Wellen, Hülsen, Flansche, Scheiben und viele andere Metallteile bearbeiten.

Viele Käufer stellen dieselbe Frage: Welcher Drehmaschinentyp ist die richtige Wahl für meine Fabrik? Die Antwort hängt von Ihren Produkten, dem Produktionsvolumen und dem Budget ab.

Obwohl beide Maschinen Drehoperationen ausführen, unterscheiden sie sich im Bettdesign, in der Bearbeitungsleistung und in der Automatisierung. Das Verständnis dieser Unterschiede hilft Ihnen, die richtige Ausrüstung auszuwählen und unnötige Kosten zu vermeiden.

Was ist eine Flachbett-CNC-Drehmaschine?

Eine Flachbett-CNC-Drehmaschine verwendet ein traditionelles horizontales Bett. Die Führungsschienen verlaufen parallel zum Boden, und die Spindel sowie das Reitstock sind auf derselben horizontalen Linie positioniert.

Dieses Design wird seit Jahrzehnten verwendet, da es zuverlässig, wartungsfreundlich und kosteneffizient ist.Diese Maschinen sind ideal für die Bearbeitung von Wellen, Hülsen, Flanschen, Scheiben und anderen Standardteilen. Sie werden häufig in Werkstätten, Instandhaltungswerkstätten und bei Klein- bis Mittelserienfertigung eingesetzt.

Moderne CNC-Technologie hat ihre Leistung weiter verbessert. Heutige Maschinen bieten automatische Programmierung, stabile Genauigkeit und einfache Bedienung bei gleichzeitig hervorragendem Preis-Leistungs-Verhältnis.

Was ist eine Schrägbett-CNC-Drehmaschine?

Eine Schrägbett-CNC-Drehmaschine verfügt über ein integriertes geneigtes Bett. Übliche Bettwinkel sind 30°, 45° und 60°. Modelle wie FCK40 und FCK56 verwenden dieses Design.Im Vergleich zu einer Flachbettmaschine bietet ein Schrägbettmodell eine kompaktere Bauweise und höhere Steifigkeit.Spanabfuhr ist einer ihrer größten Vorteile. Während des Schneidens fallen die Späne direkt durch die Schwerkraft in das Späneförderband darunter. Dies hält den Bearbeitungsbereich sauber und reduziert den Wartungsaufwand.Die meisten Schrägbettmaschinen unterstützen außerdem hydraulische Spannfutter, hydraulische Reitstöcke, servo- oder motorbetriebene Revolver, automatische Stangenlader und robotergestützte Beladesysteme. Diese Optionen machen sie gut geeignet für die automatisierte Produktion.

Unterschiede zwischen Flachbett- und Schrägbett-Drehmaschinen

Bettstruktur

Eine Flachbett-CNC-Drehmaschine hat ein horizontales Bett. Das Design ist einfach, wartungsfreundlich und bietet eine gute Unterstützung für große Werkstücke.

Eine Schrägbettmaschine verwendet eine geneigte Struktur. Die Spindel, der Revolver und die Führungsschienen schaffen einen stärkeren Lastpfad, der es ermöglicht, die Schnittkräfte direkt auf das Maschinenbett zu übertragen. Dies verbessert die Steifigkeit und reduziert Vibrationen.Das geneigte Design hilft auch, dass die Späne natürlich abrutschen, wodurch die Maschine länger mit weniger manueller Reinigung laufen kann.

Bearbeitungsleistung

Flachbett-CNC-Drehmaschinen bieten ein ausgereiftes Design und geringere Anschaffungskosten. Sie eignen sich für die meisten Standard-Drehanwendungen und sind eine praktische Wahl für kleine bis mittlere Produktionen.

Schrägbettmaschinen sind für höhere Effizienz ausgelegt. Ihre starre Struktur sorgt für bessere Stabilität bei Hochgeschwindigkeits- oder Schwerlastbearbeitung.

Sie unterstützen auch die automatische Spanabfuhr und können mit hydraulischen Spannfuttern, motorbetriebenen Revolvern, automatischen Zuführungen und weiteren Automatisierungsoptionen ausgestattet werden. Diese Merkmale machen sie besser geeignet für die moderne Fertigung.

Bearbeitungsgenauigkeit

Für die meisten Standard-Drehaufgaben bietet eine CNC-Drehmaschine mit Flachbett stabile Genauigkeit und zuverlässige Leistung.Bei hohen Drehzahlen oder schweren Schnitten wird die Vibration jedoch deutlicher.Eine CNC-Drehmaschine mit Schrägbett arbeitet unter diesen Bedingungen besser. Ihre starre Konstruktion hält die Schnittkräfte stabiler, was zu höherer Maßgenauigkeit und besserer Oberflächenqualität führt.Dieser Vorteil ist besonders wichtig in Branchen wie der Automobilherstellung, Luft- und Raumfahrt sowie der Präzisionstechnik.

Wie sollten Sie wählen?

Wenn Ihr Unternehmen hauptsächlich Standardwellen, Hülsen, Flansche und ähnliche Teile in kleinen oder mittleren Losgrößen bearbeitet, ist eine CNC-Drehmaschine mit Flachbett eine wirtschaftliche und praktische Lösung. Sie ist erschwinglich, einfach zu bedienen und leicht zu warten.

Wenn Ihr Unternehmen hohe Präzision, kontinuierliche Produktion oder Automatisierung benötigt, ist eine CNC-Drehmaschine mit Schrägbett die bessere Wahl. Sie wird häufig in der Automobil-, Luftfahrt-, Medizintechnik und anderen Branchen eingesetzt, die gleichbleibende Qualität verlangen.

Diese Maschinen können auch mit Robotern, automatischen Zuführungen und MES-Systemen zusammenarbeiten, was zukünftige Produktionsupgrades erheblich erleichtert.Es gibt keine Maschine, die für jede Anwendung passt. Die beste Wahl hängt von Ihren Werkstücken, Produktionsvolumen, Genauigkeitsanforderungen und langfristigen Fertigungsplänen ab.

FULUCNC bietet professionelle CNC-Drehmaschinenlösungen

FULUCNC ist spezialisiert auf die Konstruktion und Herstellung von CNC-Drehmaschinen, CNC-Drehmaschinen mit Schrägbett und vertikalen Bearbeitungszentren. Unsere Maschinen wurden nach Kanada, Peru, Brasilien, Mexiko, Kolumbien, in die VAE und viele andere Länder exportiert.Unser Produktsortiment umfasst CK6150, CK6163, CK6180 und CK6186 Flachbett-CNC-Drehmaschinen sowie FCK40, FCK50 und FCK56 Schrägbettmodelle.Wir bieten auch eine breite Palette optionaler Konfigurationen an, darunter hydraulische Spannfutter, hydraulische Reitstöcke, angetriebene Revolver, automatische Stangenlader und robotergestützte Ladesysteme. Diese Optionen helfen unseren Kunden, die Effizienz zu steigern und sich in Richtung intelligenter Fertigung zu bewegen.Wenn Sie nach der passenden CNC-Drehmaschine für Ihr Unternehmen suchen, kontaktieren Sie noch heute FULUCNC. Unsere Ingenieure empfehlen Ihnen die am besten geeignete Lösung basierend auf Ihren Produkten, Genauigkeitsanforderungen und Produktionszielen.
