Pengaruh lubang poros pada batang bahan baku

内容详情

Dalam pemesinan CNC, Lubang Spindle adalah faktor penting yang memengaruhi kapasitas Mesin CNC. Ini menentukan apakah batang bahan dapat melewati Spindle Mesin Bubut. Ini juga memengaruhi efisiensi pemberian makan, jangkauan pemesinan, penggunaan material, dan biaya produksi.

Untuk poros, selongsong, flensa, suku cadang otomotif, dan komponen putar lainnya, memilih Ukuran Lubang Spindle yang tepat sangat penting. Jika lubangnya terlalu kecil, batang bahan tidak dapat melewati spindle. Material kemudian harus dipotong menjadi blanko pendek sebelum pemesinan.

Ini menambah lebih banyak pekerjaan persiapan, meningkatkan penanganan manual, dan mengurangi efisiensi produksi.

Ketika Lubang Spindle sesuai dengan ukuran batang, proses pemesinan, dan sistem pemberian makan, Mesin Bubut CNC dapat mendukung pemberian makan kontinu dan produksi batch. Oleh karena itu, pembeli tidak hanya harus membandingkan diameter putar, panjang pemesinan, dan kecepatan spindle. Mereka juga harus memeriksa kapasitas batang aktual dari Mesin Bubut CNC.

1. Apa Itu Lubang Spindle pada Mesin Bubut CNC?

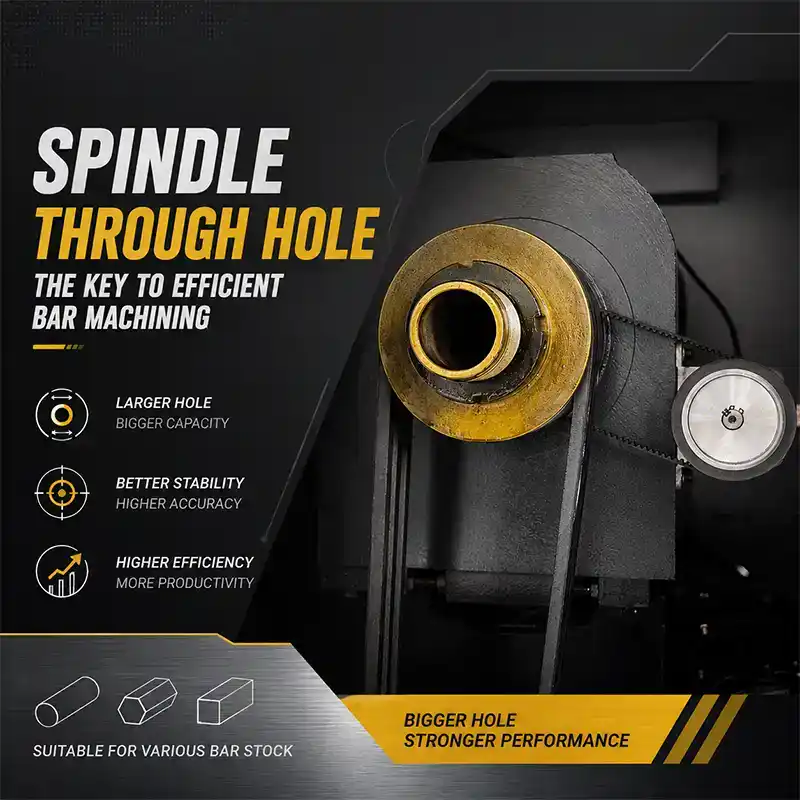

Lubang Spindle adalah lubang yang melewati pusat Spindle Mesin Bubut. Selama pemesinan batang bahan, material masuk dari bagian belakang spindle. Chuck kemudian menjepit bagian yang perlu diproses.

Misalnya, sebuah Mesin Bubut CNC mungkin memiliki Lubang Spindle 82 mm. Secara teori, material yang lebih kecil dari 82 mm dapat masuk ke spindle. Namun, diameter batang maksimum aktual biasanya sedikit lebih kecil.

Ini karena ruang internal juga mungkin dibatasi oleh tabung tarik, chuck, collet, feeder, dan struktur spindle. Oleh karena itu, pembeli harus mengonfirmasi baik Ukuran Lubang Spindle maupun kapasitas batang maksimum yang disediakan oleh pabrikan.

Fungsi utama Lubang Spindle meliputi:

• Memungkinkan batang bahan melewati spindle

• Meningkatkan jangkauan penjepitan untuk batang dan poros panjang

• Mendukung pemberian batang otomatis

• Mengurangi pemotongan bahan awal

• Mengurangi penjepitan berulang

• Meningkatkan efisiensi pemesinan batch

Untuk perusahaan yang memproses batang, tabung, dan bagian poros, Lubang Spindle adalah salah satu spesifikasi CNC Lathe yang paling penting.

2. Bagaimana Lubang Spindle Mempengaruhi Pemesinan Batang?

Efek paling langsung dari Lubang Spindle adalah apakah bahan dapat melewati Spindle Lathe.

Ketika diameter batang lebih kecil dari kapasitas batang mesin yang sebenarnya, bahan dapat masuk dari belakang spindle. Operator hanya perlu memperpanjang bagian pemesinan melewati chuck.

Mesin Bubut CNC kemudian dapat melakukan pembubutan, penggilingan, pengeboran, pengetapan, dan pembuatan ulir.

Setelah satu bagian selesai, batang dapat bergerak maju. Mesin CNC kemudian dapat memulai siklus berikutnya. Metode ini cocok untuk memproduksi poros pendek, pin, selongsong, konektor, dan suku cadang otomotif dalam jumlah besar.

Jika diameter batang lebih besar dari kapasitas spindle, material tidak dapat melewati. Batang panjang harus dipotong menjadi blanko terpisah sebelum pemesinan.

Ini menimbulkan beberapa masalah:

• Lebih banyak pekerjaan pemotongan dan persiapan

• Lebih banyak pemuatan dan penjepitan manual

• Waktu non-pemotongan yang lebih lama

• Otomasi yang lebih rendah

• Limbah material lebih tinggi

• Lebih banyak kesalahan posisi

Lubang Spindle juga memengaruhi stabilitas pemesinan. Jika celah antara batang dan spindle terlalu besar, batang panjang mungkin bergetar atau berayun pada kecepatan tinggi.

Untuk batang yang ramping, Mesin Bubut CNC harus menggunakan pengumpan batang, selongsong panduan, atau perangkat penyangga yang sesuai.

Lubang Spindle yang lebih besar tidak selalu merupakan pilihan terbaik. Ukuran yang tepat tergantung pada diameter batang, panjang benda kerja, kecepatan spindle, volume produksi, dan metode pemberian makan.

spindle bore impact on machining process

3. Persyaratan Lubang Spindle di Berbagai Industri

Industri yang berbeda memerlukan Ukuran Lubang Spindle yang berbeda.

Produsen otomotif sering memproduksi poros, flensa, bushing, dan konektor. Ukuran lubang sekitar 52 mm hingga 66 mm dapat memenuhi banyak kebutuhan produksi umum.

Industri hidrolik sering memproses tabung dinding tebal, fitting silinder, dan komponen katup. Aplikasi ini mungkin memerlukan Lubang Spindle 82 mm atau konfigurasi yang lebih besar.

Industri minyak dan gas, mesin konstruksi, dan transmisi berat biasanya memproses batang dan pipa yang lebih besar. Perusahaan ini mungkin memerlukan Mesin Bubut CNC berat dengan Lubang Spindle 105 mm atau lebih.

Produsen perangkat keras, instrumen, dan komponen elektronik biasanya memproses benda kerja yang lebih kecil. Mesin Bubut Logam berukuran sedang atau kecil mungkin menyediakan kapasitas yang cukup sambil menjaga biaya peralatan tetap terkendali.

Pilihan akhir harus selalu didasarkan pada ukuran material dan proses pemesinan yang sebenarnya.

4. Cara Memilih Ukuran Lubang Spindle yang Tepat

Langkah pertama adalah mengonfirmasi diameter batang yang paling sering diproses oleh perusahaan Anda.

Jangan memilih Mesin CNC hanya berdasarkan satu produk saat ini. Pertimbangkan baik pesanan saat ini maupun kemungkinan pekerjaan di masa depan.

Kapasitas batang yang sebenarnya harus sedikit lebih besar dari diameter material normal. Ruang ekstra ini membantu mengakomodasi toleransi material, ketidakteraturan permukaan, dan variasi pemberian makan.

Misalnya, jika perusahaan Anda sering memproses batang 60 mm, jangan memilih Mesin Bubut CNC dengan kapasitas batang tepat 60 mm. Kapasitas yang sedikit lebih besar lebih aman dan lebih praktis.

Saat memilih Ukuran Lubang Spindle, pertimbangkan faktor-faktor berikut.

Diameter Batang Maksimum

Konfirmasikan diameter batang atau tabung terbesar yang digunakan dalam produksi. Spindle harus menyediakan celah yang cukup untuk material.

Panjang Benda Kerja

Lubang Spindle mengontrol jalannya material. Panjang tempat tidur dan perjalanan sumbu Z mengontrol panjang pemesinan. Spesifikasi ini harus dievaluasi bersama.

Volume Produksi

Untuk bagian tunggal atau batch kecil, pemuatan manual mungkin dapat diterima. Untuk produksi massal, pengumpan batang dapat meningkatkan efisiensi dan mengurangi tenaga kerja.

Kesesuaian Pengumpan Batang

Periksa rentang pengumpan, panjang batang, tinggi spindel, dan metode koneksi. Pengumpan dan Spindel Bubut harus bekerja sama dengan lancar.

Kebutuhan Produksi Masa Depan

Bubut CNC adalah investasi jangka panjang. Lubang Spindel yang sedikit lebih besar dapat memberikan perusahaan lebih banyak fleksibilitas untuk produk di masa depan.

Namun, memilih lubang yang jauh lebih besar dari yang diperlukan dapat meningkatkan harga mesin. Keputusan akhir harus menyeimbangkan kebutuhan produksi, kemampuan mesin, dan anggaran.

spindle bore size selection

5. Keuntungan Bubut CNC dengan Lubang Spindel Besar

Bubut CNC dengan Lubang Spindel besar dapat memproses batang dan tabung yang lebih tebal. Ini cocok untuk poros, selongsong, sambungan pipa, flensa, dan bagian mekanis berat.

Keuntungan utamanya meliputi:

Rentang Pemesinan Lebih Luas

Lubang yang lebih besar dapat menangani ukuran material yang lebih banyak. Ini membuat Mesin CNC lebih fleksibel ketika spesifikasi produk berubah.

Pemotongan Bahan yang Lebih Sedikit

Batang bahan dapat langsung melewati Spindle Bubut. Ini mengurangi pekerjaan pemotongan dan memperpendek waktu persiapan.

Pemberian Makan Otomatis Berkelanjutan

Mesin Bubut CNC dapat bekerja dengan pemberi makan batang otomatis. Ini mendukung pemberian makan, pemesinan, dan pemotongan secara berkelanjutan.

Efisiensi Produksi yang Lebih Tinggi

Pengisian dan penjepitan manual yang lebih sedikit mengurangi waktu yang dibutuhkan untuk setiap bagian. Satu operator juga dapat mengelola beberapa mesin.

Pemanfaatan Bahan yang Lebih Baik

Pemrosesan batang secara berkelanjutan memungkinkan kontrol panjang bahan baku yang lebih baik. Ini mengurangi bahan berlebih dan limbah ujung.

Kesalahan Penjepitan yang Lebih Sedikit

Beberapa bagian dapat diproduksi dari satu pengaturan pemberian makan batang. Ini mengurangi kesalahan reposisi dan meningkatkan konsistensi batch.

Diameter Lubang Spindle yang besar tidak otomatis berarti akurasi lebih baik atau performa pemotongan yang lebih kuat. Kualitas mesin juga bergantung pada struktur tempat tidur, bantalan spindle, motor spindle, jalur panduan, turret, dan sistem kontrol.

6. Cara Memilih Mesin Bubut CNC yang Tepat

Saat memilih Bubut CNC, Lubang Spindle harus dipertimbangkan bersama dengan ukuran benda kerja, material, akurasi, volume produksi, dan kebutuhan otomatisasi.

Pertama, konfirmasikan hal-hal berikut:

Diameter putar maksimum

Panjang pemesinan maksimum

Diameter batang atau tabung

Material benda kerja

Persyaratan akurasi

Persyaratan hasil permukaan

Volume produksi bulanan

Operasi pemesinan yang dibutuhkan

Kemudian bandingkan kecepatan spindle, daya spindle, tipe turret, chuck, sistem kontrol, dan metode pemberian makan.

Untuk batang kecil dan menengah, Bubut CNC dengan tempat tidur datar standar atau tempat tidur miring mungkin cocok.

Untuk batang besar, poros panjang, dan bagian berat, CNC Lathe dengan lubang besar dan tugas berat adalah pilihan yang lebih baik.

Untuk pipa minyak, casing, batang bor, dan ulir pipa besar, CNC Lathe ulir pipa biasanya lebih cocok. Jenis Mesin CNC ini sering menggunakan Lubang Spindle yang lebih besar serta chuck depan dan belakang. Desain ini meningkatkan dukungan dan stabilitas penjepitan pipa panjang.

Mesin Bubut Logam konvensional mungkin cocok untuk pekerjaan perbaikan dan produksi volume rendah. Namun, Mesin Bubut CNC umumnya lebih baik untuk pengulangan, otomatisasi, dan produksi batch.

Sebelum membeli mesin, berikan informasi berikut kepada produsen:

• Gambar benda kerja

• Diameter batang atau pipa

• Panjang maksimum benda kerja

• Jenis material

• Akurasi yang dibutuhkan

• Persyaratan hasil permukaan

• Perkiraan volume produksi

• Operasi pemesinan yang dibutuhkan

• Persyaratan pemberian makan otomatis

• Persyaratan chuck dan turret

Dengan informasi ini, produsen dapat merekomendasikan Ukuran Lubang Spindle yang sesuai, panjang tempat tidur, daya spindle, dan konfigurasi mesin.

Kesimpulan

Lubang Spindle secara langsung memengaruhi kapasitas batang bahan baku pada CNC Lathe. Ini juga memengaruhi pemberian makan, penjepitan, efisiensi produksi, dan penggunaan material.

Ukuran Lubang Spindle yang sesuai dapat mengurangi pemotongan awal blank, mendukung pemberian makan otomatis, dan meningkatkan produksi batch. Lubang yang terlalu kecil membatasi rentang material. Lubang yang terlalu besar dapat meningkatkan biaya Mesin CNC tanpa memberikan nilai produksi yang nyata.

Perusahaan harus memilih konfigurasi Spindle Lathe berdasarkan diameter batang umum, panjang benda kerja, volume produksi, dan kebutuhan masa depan.

FULU CNC menyediakan CNC lathe dengan tempat tidur datar, CNC lathe dengan tempat tidur miring, CNC lathe berat, dan CNC lathe ulir pipa. Berbagai Ukuran Lubang Spindle, panjang pemesinan, sistem kontrol, chuck, dan turret tersedia.

Kirimkan gambar benda kerja, ukuran batang, dan kebutuhan produksi Anda kepada kami. Insinyur FULU CNC akan merekomendasikan Mesin CNC Lathe dan konfigurasi spindle yang sesuai untuk aplikasi Anda.
